一、工作原理
污水经絮凝反应后进入混合区，与溶气水混合接触。絮体与溶气水中的小气泡相互粘合，然后进入气浮区，并随小气泡一同浮到水面，形成浮渣。下层的清水经集水器流至清水池后，一部分回流作溶气水，剩余清水通过溢流口流出。气浮池上面的浮渣由刮板刮至污泥池并排出。二、用途特点
气浮机处理能力大、效率高、占地少，而且结构简单操作维修方便，尤其适合去除水中难以沉淀的轻浮絮体，因此，近年来，气浮机在给排水及污水处理中得到了越来越广泛的应用。三、规格型号
气浮机的处理能力可为2～300m3/h，也可以按用户要求进行设计。
四、主要技术参数
气浮设备处理能力可分为：3、 5、10、20、30、40、50、60、80、100、150、200、250、300m3/h等规格，也可按用户要求设计。型号 处理量 功率表（kW） 规格尺寸（m） 管口表（DN）(mm) (m3/h) 溶气泵 加气机 撇渣机 L W H 进水口（a） 出水口（a） 排泥口（a） LRQF003 ～3 1.1 0.55 0.2 3.6 2.0 2.1 80 80 100 LRQF005 ～5 1.1 0.55 0.2 3.6 2.2 2.1 80 80 100 LRQF010 ～10 1.5 0.55 0.2 4.6 2.4 2.4 100 100 100 LRQF020 ～20 3.0 0.75 0.2 5.5 3.0 2.4 125 125 150 LRQF030 ～30 5.5 0.75 0.2 6.8 3.2 2.4 150 150 150 LRQF040 ～40 5.5 0.75 0.2 7.8 3.4 2.4 200 200 150 LRQF050 ～50 7.5 1.50 0.2 7.8 3.8 2.6 200 200 150 LRQF060 ～60 7.5 1.50 0.2 8.8 4.0 2.6 250 250 150 LRQF070 ～70 11.0 1.50 0.2 9.5 4.0 2.6 250 250 150 LRQF080 ～80 11.0 2.20 0.2 10.8 4.0 2.6 250 250 150 LRQF100 ～100 15.0 2.20 0.2 12.0 4.0 2.6 300 300 200 LRQF150 ～150 18.5 3.00 0.2×2 10.8 6.6 2.6 250×2 250×2 200×2 LRQF200 ～200 22.0 4.00 0.2×2 12.0 6.6 2.6 300×2 300×2 200×2
五、工作原理
经加药反应后的污水进入气浮机的混合区，与释放后的溶气水混合接触，使絮体粘附在细微气泡上，然后进入气浮区，絮凝体在气浮力的作用浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。气浮池水面上的浮渣聚集到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。

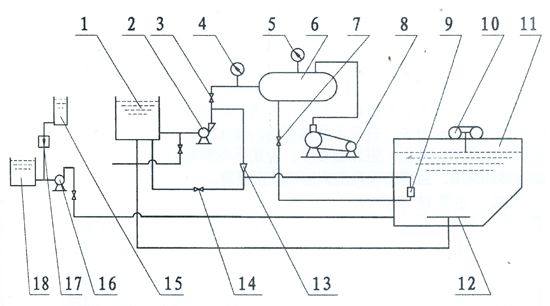

1、清水池 2、清水泵 3、控制阀 4、压力表
5、压力表 6、溶气罐 7、控制阀 8、空压机
9、释放器 10、刮沫机 11、气浮池 12、集水器
13、射流器 14、阀门 l5、投药罐 16、污水泵
17、流量计 18、污水池
